Hướng dẫn lựa chọn dây – cáp điện cho gia đình

Trong gia đình không thể thiếu được những thiết bị điện như tivi, tủ lạnh, điều hòa, máy giặt, bóng đèn,… Và để nó có thể hoạt động được cần nguồn điện ổn định và hệ thống dây điện có thể chịu tải được công suất của thiết bị đó. Vì thế, việc chọn lựa dây dẫn điện trong nhà là vô cùng quan trọng. Nó giúp đáp ứng yêu cầu công suất các thiết bị điện, cho nó có thể hoạt động được ổn định, an toàn, phòng chống cháy nổ. Đồng thời tiết kiệm chi phí cho gia đình. Bởi nếu lựa chọn dây dẫn điện công suất nhỏ hơn thiết bị điện không những khiến nó hoạt động không ổn định, hay bị nhảy at, dễ chập cháy, bạn còn mất công đi lại đường dây. Sau đây, HHP Group sẽ hướng dẫn các bạn cách lựa chọn dây – cáp điện cho gia đình! Tham khảo ngay để có thể lựa chọn được dây điện có tiết diện phù hợp nhé!

Xác định được nguồn điện sử dụng cho gia đình

Căn cứ vào những thiết bị điện được sử dụng trong gia đình Việt. Cũng như theo nguồn cung cấp điện điạ phương tại Việt Nam có những nguồn điện được sử dụng trong gia đình như:

Nguồn điện 1 pha 2 dây – nguồn điện thông dụng nhất

Nguồn điện 1 pha 2 dây bao gồm có 1 dây pha và 1 dây trung tính. Hay còn được gọi là 1 dây nóng và 1 dây nguội. Nguồn điện này thông dụng nhất tại Việt Nam hiện nay.

Nguồn điện 1 pha 3 dây

Nguồn điện nay bao gồm 1 dây pha, 1 dây trung tính và một dây nối đất. Còn gọi là 1 dây nóng, 1 dây nguội và một dây bảo vệ. Tại Việt Nam thì nguồn điện này thường được áp dụng trong những tòa nhà cao tầng, các căn biệt thự, buiding, khách sạn. Tại những nói có sử dụng những dòng máy móc thiết bị quan trọng hay những căn nhà ở cao cấp.

Nguồn điện 3 pha 4 dây

Nguộn điện 3 pha 4 dây bao gôm 3 dây pha và 1 dây trung tính. Hay còn gọi là 3 dây nóng một dây nguội. Ở Việt Nam, thì nguồn điện này ít gặp trong nhà ở, trừ khi trong nhà có sử dụng nhiều thiết bị điện 3 pha.

Nguồn điện 3 pha 5 dây

Ngồn điện 3 pha 5 dây bao gồm 3 dây pha, 1 dây trung tính và một dây nối đất bảo vệ. Nó còn được gọi là 3 dây nóng, 1 dây nguội và 1 dây bảo vệ. Tại Việt Nam thì nguồn điện này vô cùng ít gặp trong nhà ở.

Những cách đi dây và loại dây tương ứng, thông dụng trong nhà

Đi dây nối

Dây và cáp điện được luồn trong những ống nhựa hoặc nẹp nhựa, và nó được cố định trên tường, trên trần nhà. Số lượng dây trong ống cần xem xét sao cho nó đừng quá chật để có thể rút dây hay luồn dây khi cần sửa chữa hoặc thay thế. Những loại dây đơn mềm, dây ovan, dây tròn hoặc dây cứng thích hợp để đi dây nổi.

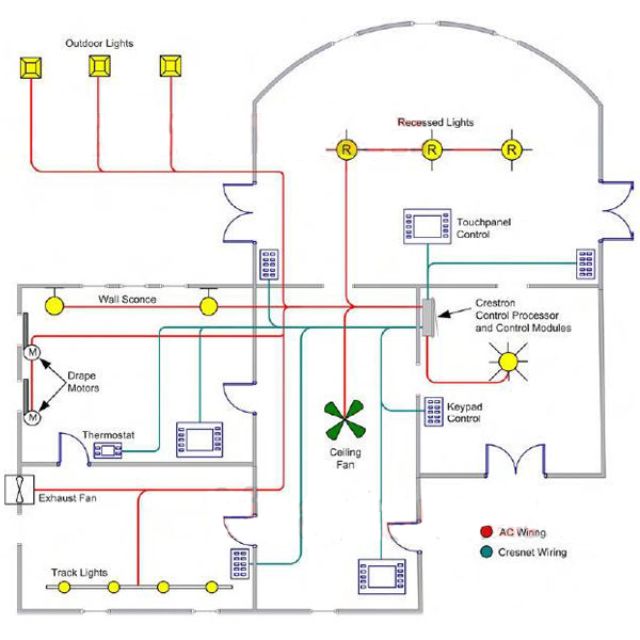

Đi dây âm trần, âm tường, âm sàn

Dây & cáp điện sẽ được luồn trong ống nhựa, loại ống trơn đi thẳng hay ống ruột gà khi chuyển hướng. Nó được đặt âm trong tường, trên trần nhà hoặc dưới sàn nhà. Cần lưu ý chọn ống có kích thước đừng chật so với đường dây để có thể rút dây, luồn dây khi thay thế, sửa chữa. Những dòng dây như CV, VC hay CVV thích hợp để làm đi dây âm.

Đi dây ngầm

Với những công trình ngoại vi, không dính với nhà. Dây và cáp điện thường được luồn vào trong những ống nhựa cứng hoặc ống thép chịu lực. Không thấm nước và chôn ngầm dưới đất với độ sâu khoảng 0.7m. Những dòng cáp này thường là cáp ngầm, có giáp thép hoặc được bọc lớp kim loại có thể chôn trực tiếp trong đất mà không cần ống luồn. Cần chọn loại cáp có khả năng chống thấm, cứng cáp để đi dây ngầm.

Những loại dây điện thích hợp cho nhà ở

Theo như thống kê của ngành điện lực cũng như thực tế nheieuf gia đình Việt hiện nay. Chúng tôi xin chia sẻ lựa chọn dây điện cho nguồn điện 1 pha 2 dây cho gia đình. Hướng dẫn này sẽ chia hệ thống dây trong gia đình làm 3 phần và tương ứng với mỗi phần hướng dẫn này sẽ đưa ra đề nghị những loại dây có thể được sử dụng như sau:

Đoạn dây ngoài trời từ ngoài đường vào đầu nhà

Đây là đoạn dây được nối từ lưới điện địa phương vào nhà. Thông thường thì đoạn dây này sẽ nằm hoàn toàn ngoài trời. Cũng có nhiều gia đình sử dụng cáp ngầm đi đoạn dây này và chôn ngầm dưới đất. Đoạn dây này được đề nghị sử dụng một trong những loại dây – cáp sau.

Cáp duplex ruột đồng, lớp cách điện PVC – Duplex Du-CV

Cáp Duplex Du-CV có 2 ruột dẫn làm từ đồng, ruột dẫn nó là 1 sợi đồng hoặc 7 sợi đồng được xoắn lại với nhau. Mỗi ruột dẫn đều được bọc cách điện PVC sau đó xoắn lại với nhau. Nó có cấp điện áp là 450/750V hoặc 0.6/1Kv.

Cáp Duplex ruột đồng cách điện XLPE – Duplex Du-CX

Cáp Duplex Du-CX có 2 ruột dẫn được làm bằng dồng, ruột dẫn của nó là 1 sợi đồng hoặc 7 sợi được xoắn lại với nhau, Mỗi ruột đều được bọc cách điện XLPE và xoắn với nhau. Nó có cấp điện áp là 0.6/1kV cáp được sử dụng nhiều là cáp treo CXV.

Đoạn dây cáp từ đầu nhà vào điện kế, – đoạn cáp điện kế

Đây là đoạn nối từ đầu cuối đoạn dây ngoài trời tới điện kế (đồng hồ đo điện năng tiêu thụ). Thông thường thì đoạn dây này sẽ nằm một nửa dọc theo tường và một nửa nằm trong nhà. Bởi điện kế thường đặt trong nhà. Chúng tôi khuyên bạn nên sử dụng một trong những loại dây/ cáp sau:
Cáp điện kế ruột đồng cách điện PVC (DK-CVV) . Cáp này còn được gọi là cáp Muller ruột đồng cách điện PVC, cáp có 2 hoặc nhiều hơn 2 ruột dẫn. Một ruột dẫn là một sợi đồng hoặc 7 sợi được xoắn lại với nhau, Ruột dẫn được bọc cách điện PVC, một lớp bọc lót PVC, 1 lớp băng nhôm để trống trộm điện. Vỏ ngoài của cáp được làm bằng PVC và nó có cấp điện áp là 450/750V hoặc 0.6/1kV.

Cáp điện kế ruột đồng cách điện XLPE (ĐK-CXV). Loại cáp này còn được gọi là cáp Muller ruột đồng cách điện XLPE. Nó gồm 2 hoặc nhiều hơn 2 ruột dẫn. Ruột dẫn của nó là 1 sợi đồng hoặc 7 sợi được xoắn lại với nhau. Mỗi ruột đều có lớp cách điện XLPE màu trắn trong. Một trong 2 lớp có băng màu hoặc sọc màu để phân biệt dây pha. Một lớp bọc lót PVC, một lớp băng nhôm và vỏ ngoài cùng bọc PVC. Cấp điện áp của nó là 0.6/1Kv.

Dây dẫn điện trong nhà (dây dẫn từ điện kế tới các thiết bị điện tiêu thụ)

Tại Việt Nam thì hầu như 2 đoạn dây từ ngoài đường vào đầu nhà và từ đầu nhà vào điện kế nếu chủ nhà không có yêu cầu gì riêng sẽ đều do ngành Điện tự lựa chọn và lắp đặt. Còn dây dẫn điện từ điện kế tới các thiết bị tiêu thụ điện sẽ do gia chủ hoặc người tư vấn thiết kế hệ thống điện nước cho ngôi nhà lựa chọn. Nó quyết định được tới việc các thiết bị điện trong nhà có hoạt động được ổn định hay không, có an toàn hay không. Một và dòng dây được sử dụng đi trong nhà như:

Dây đơn cứng (VC)

Dây đơn cứng – VC là dây có ruột daaqnx là 1 sợi đồng được bọc cách điện PVC. Nó có cấp điện áp là 600V. Ngoài ra, còn có dây đơn cứng không chì không gây tác hại cho con người cũng như môi trường bằng việc sử dụng vật liệu PVC không chì. Phù hợp với quy định RoHS (Restriction of Hazardous Substances) của châu Âu.

Dây đơn mềm (VCSF hay Vcm)



Dây đơn mềm của Cadisun ký hiệu là VCSF còn Cadivi là Vcm nó là dây điện ruột nhiều sợi đồng mềm được xoắn lại với nhau và vỏ bọc ngoài PVC. Nó có mức điện áp là 300/500V với những dòng dây tiết diện nhỏ hơn 1.5 và 450/750 với dây tiết diện từ 1.5 tới 10. Ngoài ra, còn có Dây đơn mềm không chì (LF-VCm), không tác hại cho con người và môi trường bằng cách sử dụng vật liệu PVC không chì (LF-PVC).

Dây đôi mềm dẹt (Vcmd)

Dây đôi mềm dẹt – Vcmd là dây điện có 2 ruột dẫn gồm nhiều sợi đồng mềm được xoắn lại với nhau. 2 ruột dẫn này bọc cách điện PVC. Phần cách điện của 2 ruột dẫn dính lại với nhau tạo ra 1 dây dẹt  có 2 ruột dẫn song song với nhau. Nó có điện áp 300/500V. Ngoài ra, còn có Dây đôi mềm dẹt không chì (LF-VCmd), không tác hại cho con người và môi trường bằng cách sử dụng vật liệu PVC không chì (LF-PVC).

Dây tròn 2 lõi (VCmt và VCTF)

Dây tròn mềm 2 lõi bao gồm 2 dây đơn mềm riêng biệt đặt song song với nhau bọc bên ngoài 1 lớp vỏ bọc PVC, điện áp của nó là 300/500V.

Dây ovan (VCmo và VCTFK)

Dây ovan cũng tương tự như dây 2 lõi tròn mềm bao gồm 2 dây đơn mềm riêng biệt xoắn lại hoặc đặt song song với nhau và được bọc bên ngoài 1 lớp bảo vệ bằng PVC. Nó có cấp điện áp là 300/500V.

Dây đơn cứng ruột nhôm

Dây đơn cứng ruột nhôm là dây có ruột dẫn được làm từ 1 sợi nhôm vỏ bọc ngoài PVC. Điện áp của nó là 0.6/1Kv

Cáp cứng CV

Cáp CV cứng bao gồm 7 sợi hoặc 19 sợi đồng được xoắn đồng tâm. Vỏ bọc ngoài PVC và có cấp điện áp 0.6/1kV

Cáp CVV

Cáp CVV có ruột dẫn bằng đồng, cách điện PVC và vỏ bọc bên ngoài cũng làm từ PVC. Nó có 1 lõi hoặc nhiều lõi, mỗi lõi gồm 7 hoặc 19 sợi tùy tiết diện. Được xoắn đồng tâm và có điện áp là 0.6/1Kv.

Tính công suất thiết bị điện tiêu thụ cho gia đình

Những thiết bị tiêu thụ điện là những thiết bị hoạt động nhờ nguồn điện. Có thể kể tới như: tivi, tủ lạnh, điều hòa, máy giặt, quạt điện, nồi cơm điện, lò vi song, bếp từ,…

Trên mỗi thiết bị điện đều có ghi trị số về công suất, đơn vị đo của nó là W (woat) hoặc KW (kilo-woat) và nhiều thiết bị công suất tính bằng HP (Horse Power – sức ngựa). Nói theo 1 cách gần đúng thì có thể xem tất cả những trị số công suất ghi trên những thiết bị chính là công suất tiêu thụ điện. Tính tổng công suất thiết bị tiêu thụ điện là liệt kê và cộng lại tất cả những trị số công suất của những thiết bị tiêu thị điện trong nhà để xác định được công suất tiêu thụ của cả căn nhà.

Nếu gặp phải những đơn vị công suất khác nhau thì bạn quy đổi nó sang cùng 1 đơn vị tính như sau:

1KW = 1.000W

1HP = 750W

Công thức để tính và lựa chọn dây dẫn điện cho gia đình

Tổng công suất tiêu thụ điện trong nhà của bạn được tính theo công thức sau:

Tính dòng điện: I= P/U

Trong đó:

P: là tổng công suất (Kw)

U: hiệu điện thế (220V)

 Tính tiết diện: S = I/J

Trong đó:

J: là mật độ dòng điện cho phép (A/mm2)

Đối với dây đồng: mật độ dòng điện cho phép Jđ = 6A/mm2

Đối với dây nhôm:  mật độ dòng điện cho phép Jn = 4.5 A/mm2

Khi chọn dây điện bạn nên chọn loại có kích thước lớn hơn tính toán 1 cấp để dự phòng và có thể nâng cấp phụ tải sau này.

Sau khi tính toán xong, bạn nên lựa chọn dây điện cho từng khu vực của nhà ở.

Lựa chọn hệ thống cho dẫn dẫn bên ngoài vào nhà

Đây chính là đonạ dây được nối từ cột điện vào nhà và phần lớn nó nằm ở ngoài trời. Do nó là đường dây tổng nên phải chịu được công suất lớn. Thường đoạn dây này sẽ được bên điện lực cấp mới nếu bạn đăng ký công tơ mới.

Lựa chọn đường dây dẫn chính

Đầu tiên cần tính tổng công suất của những thiết bị tiêu thụ đồng thời trong gia đình. VD như P=5KW

Sau đó áp dụng công thức thích dòng điiện I =P/U trong bài toán P= 5KWW = 5000W suy ra I= 5000/220 = 22.72A.

Rồi ta áp dụng công thức tính tiết diện S=I/J = 22.72/6 = 2.78mm2

Suy được ra tiết diện dây là 2.78mm2 có 2 sự lựa chọn là dây tiết diện 4mm2 và 6mm. Ta nên lựa chọn loại lớn hơn 1 cấp là 6mm2 để dây không bị nóng và chịu tải được tốt hơn.

Ví dụ 1 bài toán cách lựa chọn dây dẫn cho gia đình.

Bài toán là chọn dây dẫn điện cho 1 ngôi nhà bao gồm 1 tầng trệt và 1 lầu. Đi dây âm tường, khoảng cahcs từ lưới điện địa phương tới nhà là 30m. Toàn bộ thiết bị điện sử dụng trong nhà đều là điện 1 pha và nó có công suất tiêu thụ như sau:

Bước 1: đầu tiên ta đã xác định được nguồn điện sử dụng. Vì tất cả những thiết bị điện gia đình sử dụng đều là điện 1 pha 220V. Nên ta chọn nguồn điện thông dụng nhất là nguồn điện 1 pha 2 dây.

Bước 2: tính tổng công suất điện tiêu thụ. Tổng công suất của những thiết bị điện của tầng trêt, tầng lầu và công suất tổn của cả nhà có số liệu như sau:

Tổng công suất của tầng trệt là 7.470W

Tổng công suất tầng lầu là: 3.335W

Tổng công suất cả nhà là 10.805W

Bước 3: lựa chọn dây dẫn cho từng phần của căn nhà

Lựa chọn dây dẫn ngoài trời

Đoạn dây dẫn ngoài trời chính là đoạn dây dẫn điện vào căn nhà và nó phải chịu tải được tổng công suất là 10.805W. Tuy nhiên, không phải toàn bộ những thiết bị điện trong nhà đều hoạt động cùng 1 thời điểm nên ta có thể giảm công suất tính toán xuống còn 80%. hi giảm xuống 80% như vậy thì người ta có cách gọi khác chính là chọn hệ số đồng thời (kđt) = 0.8. Trong ví dụ này cũng chọn kđt = 0.8 và công suất sau khi giảm là: P = 10.805 X 0.8 = 8644w = 8.644kW.

Đoạn dây ngoài trời thông thường được gọi là loại dây Duplex ruột đồng, có lớp cách điện PVC (Du – CV). Căn cứ theo công suất 8.644kW ta tra bảng để tìm cỡ (tiết diện ruột dẫn) cáp cho ta thích hợp. Ta thấy cáp tiết diện ruột dẫn 6mm2 có công suất chịu tải cho phù hợp. Chiều dài lắp đặt của cáp có tiết diện ruột dẫn là 6mm2, cũng thỏa mãn với chiều dài lắp đặt yêu cầu là 30m. Vì thế, ta chọn đoạn cáp ngoài trời là cáp CXV 2x6mm2.

Chọn đoạn cáp điện kế

Đoạn cáp điện kế từ ngoài trời và nhà cũng cần phải có công suất chịu tải lớn hơn hoặc bằng 8.644Kw.



Trên đây là cách chọn dây dẫn điện cho gia đình phù hợp. Mọi người có thể tham khảo để chọn loại dây có tiết diện phù hợp nhất cho gia đình mình. Vừa đảm bảo an toàn lại vừa tiết kiệm chi phí. HHP Group tự hào là top 3 đại lý Cadisun hàng đầu 2025. Đến với chúng tôi các bạn sẽ được tư vấn hỗ trợ nhiệt tình 24/7, báo giá nhanh chóng, hợp lý, giao hàng nhanh toàn quốc.
